دقة الهندسة: الدليل التقني لأطراف التوصيل المعدنية المختومة

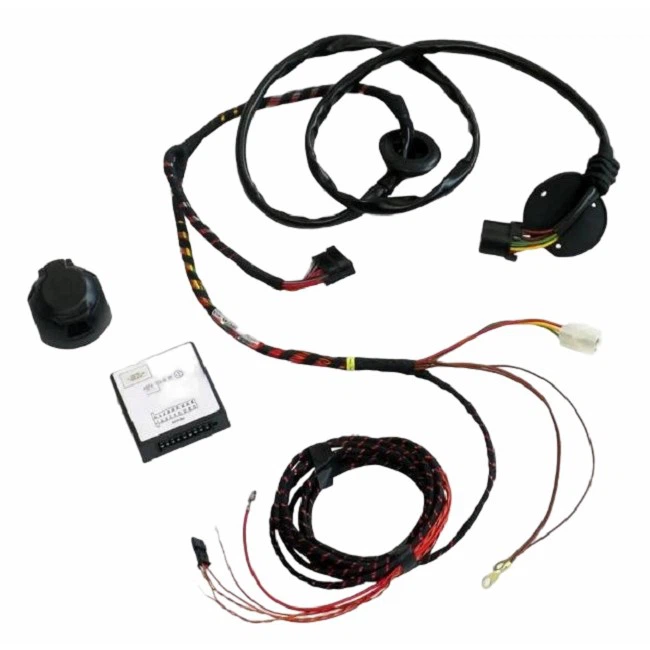

تحدث عملية إمداد المعدات بالكهرباء والتقزيم والانتشار في البيئات القاسية تحولاً كبيراً في المعدات الصناعية وإلكترونيات السيارات. وفي قلب كل ضفيرة أسلاك ومجمعة لوحة أجهزة مطبوعة وبلوك توزيع طاقة موثوق به، يوجد مكون مادي حاسم، ألا وهو: طرف التوصيل الناتج عن الكبس المعدني.

إن مجرد تلامس متقطع واحد أو كسور ناتجة عن الإجهاد قد تؤدي إلى إيقاف العمليات، أو إثارة استدعاءات الكفالة، أو المساومة على السلامة. ولتجنب هذه الأعطال، يعطي مهندسو الكهرباء وفرق المشتريات الأولوية للتحمل الميكانيكي، والتوصيل الكهربائي، والتكرارية الميكرونية عند توريد أطراف التوصيل الناتجة عن الكبس المعدني.

المواد الأساسية لأطراف التوصيل الناتجة عن الكبس المعدني

يعد اختيار شريط المواد الخام المناسب الخطوة الحيوية الأولى في تصنيع أطراف التوصيل. يجب أن توازن السبائك المختارة بين القابلية للتشكيل أثناء الكبس عالي السرعة وبين مرونة الياي طويلة الأجل للحفاظ على ضغط تلامس مستمر.

• سبائك النحاس الأصفر (مثل C26000 و C26800): خيارات قياسية واقتصادية للإلكترونيات الاستهلاكية ومفاتيح الجهد المنخفض. يوفر النحاس الأصفر تشكيلاً ومتانة وتوصيلاً كهربائياً متوازناً (حوالي 27%–28% IACS)، مع أنه عرضة للاسترخاء الناجم عن الإجهاد عند درجات حرارة تتجاوز 80 إلى 100 درجة مئوية.

• البرونز الفسفوري (مثل C5191 و C5210): الخيار الأساسي لليايات الصفائحية، والرؤوس متعددة الدبابيس، ومستقبلات الإشارات. توفر إضافات القصدير قوة تحمل للإجهاد، واحتباساً للمرونة، ومقاومة عالية للخضوع الدقيق تحت الانحراف الميكانيكي المستمر.

• سبائك النحاس عالية الأداء (مثل C70250 و C19400): حاسمة لإمداد المركبات بالكهرباء وإلكترونيات الطاقة. تقاوم هذه السبائك الاسترخاء الحراري الناتج عن الإجهاد حتى 150 درجة مئوية مع الحفاظ على موصلية بنسبة 40% إلى 60% IACS، مما يحمي أنظمة البطاريات من الانفلات الحراري.

تتعاون الفرق الهندسية مع الشركات المصنعة مثل JX Precise لمطابقة سبائك الشرائط مع الأحمال الكهربائية والحرارية المحددة، مما يضمن موثوقية التلامس على المدى الطويل.

حلول الكبس والطلاء عالي السرعة

تُشكَّل أطراف التوصيل الكهربائية المكبوسة الدقيقة باستخدام أدوات القوالب التقدمية عالية السرعة. يتغذى الشريط المعدني عبر أدوات التسوية إلى مكابس تقوم بفرز وحز وثني وصك الميزات بمئات الضربات في الدقيقة، مما ينتج أطراف توصيل في شرائط ملفوفة مستمرة أو دفعات منفصلة.

لمنع الأكسدة والحفاظ على مقاومة تلامس منخفضة، تخضع القطع المكبوسة لطلاء متخصص:

• الطلاء بالقصدير (Sn): اقتصادي ذو مقاومة أولية منخفضة، والقصدير شائع في ضفائر أسلاك السيارات وأجهزة التحكم الصناعية. وهو يتطلب قوة تلامس تعامدية كافية لاختراق طبقات الأكسيد السطحية.

• الطلاء بالذهب (Au): يطبق فوق طبقة حاجبة من النيكل، ويقاوم الذهب الأكسدة ويحافظ على مقاومة تلامس منخفضة تحت قوى تزاوج خفيفة، مما يجعله مثالياً لوصلات البيانات الحساسة وإلكترونيات الطيران.

• الطلاء بالفضة (Ag): يوفر موصلية فائقة للتطبيقات ذات الأمبير العالي، بما في ذلك موصلات شحن السيارات الكهربائية وقضبان التوصيل الكهربائي الصناعية.

• الطلاء الانتقائي: يرسب المعادن النبيلة كالذهب فقط على واجهة التزاوج النشطة مع استخدام القصدير على أطراف التجعيد أو اللحام، مما يقلل تكاليف الوحدة دون التضحية بأداء الإشارة.

التوريد وضمان الجودة

يتضمن توريد الأجهزة الدقيقة ما هو أكثر من مجرد مقارنة تكاليف الوحدة. تعتمد البرامج الناجحة على ضبط الجودة الصارم، ودقة القوالب، والتحقق من المواد:

• التحكم في أدوات القوالب: تساهم التصاميم الداخلية للقوالب، والقطع بالسلك EDM، والصيانة الروتينية للمكابس في القضاء على الزوائد الدقيقة ومنع الانحراف الأبعادي عبر خطوط الإنتاج الطويلة.

• إدارة اتجاه الحبيبات: يتجنب ثني الكبس العمودي أو القطري بالنسبة لاتجاة حبيبات دلفنة الشريط الخام حدوث التشتققات الدقيقة على عروات تجعيد أطراف التوصيل الضيقة وألواح التلامس.

• تتبع الدفعات: يقدم الموردون المعتمدون أرقام الصهر للمواد الخام، وأوراق تركيب السبائك، وبيانات اختبار سمك الطلاء (مثل تقارير XRF) لكل دفعة إنتاج.

• الفحص الآلي: تكشف أنظمة الرؤية البصرية المدمجة ومراقبة الحمولة عن التلامسات المنحنية والفرز غير المكتمل قبل خروج القطع من المكبس.

يعتمد أداء أي نظام إلكتروني بشكل مباشر على سلامة أطراف التوصيل الخاصة به. إن تقييم السبائك الأساسية، وهندسة التلامس، وتفاوتات الأدوات، وتشطيبات الطلاء يضمن اتصالاً متسقاً عبر البيئات الصعبة. سواء كنت تطلق تصميم موصل جديد أو تقوم بترقية واجهة ضفيرة موجودة، استكشف خدماتنا القياسية والمخصصة في أطراف التوصيل المعدنية المختومة وقدراتنا وتواصل مع فريقنا الهندسي مباشرة على www.jxprecise.com.

الأسئلة الشائعة

ما هي ميزة الطرف المختوم مقارنة بالدبوس المشغل آلياً؟

يتم ختم أطراف التوصيل من صفائح معدنية مستمرة باستخدام قوالب متتابعة، مما يجعلها أكثر فعالية من حيث التكلفة للإنتاج بكميات متوسطة إلى عالية. كما يسمح الختم بإنشاء ميزات هندسية معقدة - مثل أذرع الزنبرك المرنة، وألسنة التثبيت، وأسطوانات العقص المفتوحة - التي لا يمكن إنتاجها بكفاءة على المخارط.

ما الذي يسبب تآكل الاحتكاك (fretting corrosion)، وكيف يمكن الوقاية منه؟

يحدث تآكل الاحتكاك عندما تتسبب دورات التمدد الحراري أو الاهتزازات المحيطة في حركة دقيقة متكررة عند واجهة التلامس، مما يؤدي إلى تآكل طبقة الطلاء. بالنسبة للأطراف المطلية بالقصدير، يؤدي هذا إلى تعريض النحاس الأساسي للهواء، مما يشكل أكسيداً عازلاً. يمكن الوقاية من ذلك عن طريق زيادة قوة التلامس الطبيعية، أو اختيار الطلاء بالذهب، أو تصميم عوارض تلامس مزدوجة مضادة للاهتزاز.
