دليل أجزاء ختم المعادن: السحب العميق مقابل القالب التدريجي

تختار السحب العميق لتشكيل المعادن للحصول على أجزاء ختم معدنيةتتطلب نسب عمق إلى قطر عالية. وبدلاً من ذلك، تختار ختم القالب التدريجي للإنتاج عالي السرعة للمكونات المسطحة ذات الميزات المعقدة. تعمل شرائط الحامل المستمرة على تقييد عمق الأجزاء التدريجية. لذلك، يجب عليك تقييم الإنفاق الرأسمالي على الأدوات، ومعدلات هدر المواد، وأحجام الإنتاج السنوية الإجمالية بعناية.

أساسيات عملية ختم الأجزاء المعدنية

السحب العميق لتحقيق العمق السلس

يحوّل ختم السحب العميق صفائح المعدن المسطحة إلى مكونات أسطوانية أو مستطيلة مجوفة وسلسة. تقوم بإدخال الفراغات الفردية إلى المكبس دون اتصال بشبكة أو شريط مستمر. يضغط المثقب الميكانيكي الفراغ داخل تجويف قالب مطابق. يتدفق المعدن لدناً فوق نصف قطر السحب، ويسحب المادة إلى الجدران الرأسية مع الحفاظ على السلامة الهيكلية.

يؤدي فصل الفراغ عن شريط الحامل إلى إزالة الشد الجانبي أثناء شوط السحب. يمكنك تحقيق نسب عمق إلى قطر كبيرة دون تمزيق المادة أو التأثير على سماكة الجدار. يمكن تنفيذ العمليات الثانوية مثل التشذيب أو التخديد أو تشكيل الحواف عبر عدة محطات مخصصة. تعمل هذه العملية على تحسين مردود المواد وتوفر أشكالاً هندسية عالية القوة ومحكمة التسرب مناسبة لاحتواء السوائل وأوعية الضغط.

القالب التدريجي للميزات عالية السرعة

يقوم ختم القالب التدريجي بتغذية ملف مستمر من الصفائح المعدنية عبر سلسلة من محطات القوالب المتراصفة. يحمل شريط حامل مركزي الجزء النامي بإحكام بينما تقوم دبابيس الفهرسة بتحديد موضع المعدن عند كل شوط للمكبس. تنفذ كل محطة عمليات محددة مثل الثقب أو السك أو النقش أو الثني. تقوم المحطة النهائية بقطع المكون المشكل بالكامل مباشرة من شريط الحامل.

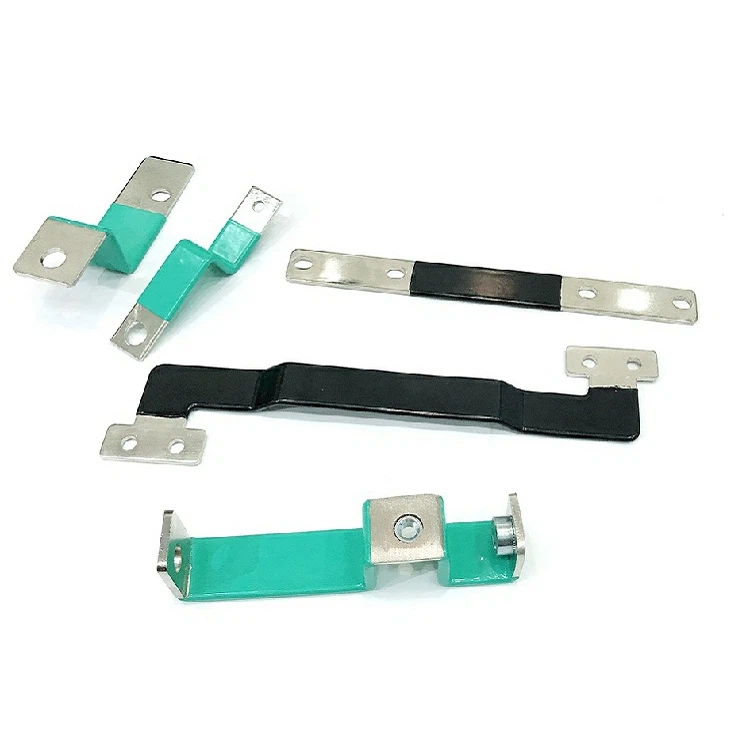

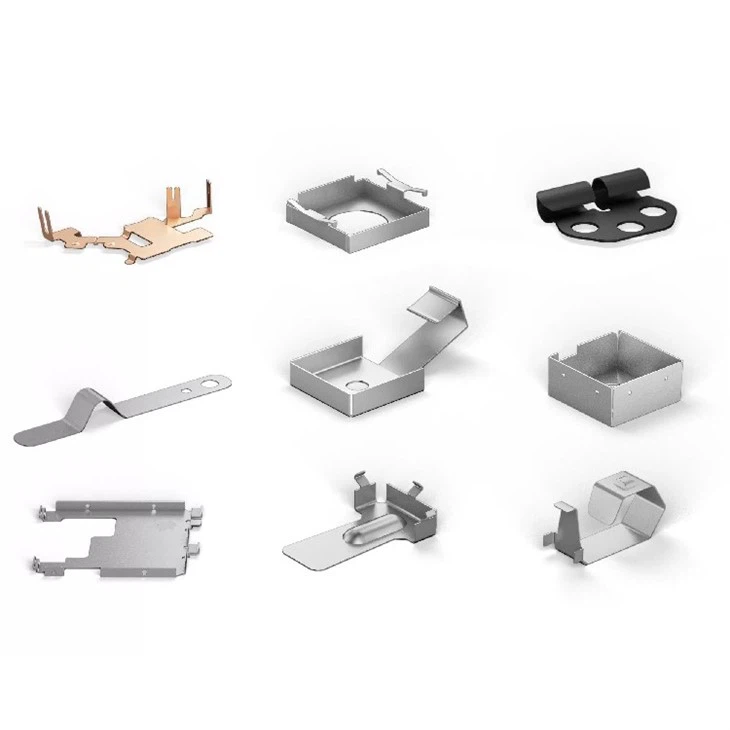

تتفوق هذه الطريقة المتسلسلة في الإنتاج السريع بكميات كبيرة لأجزاء ختم معدنية أصغر ذات ميزات هندسية معقدة. ومع ذلك، فإن شريط الحامل الصلب يحد من أقصى عمق للسحب. تقدم أنظمة قوالب النقل بديلاً قوياً عندما يتجاوز تصميمك حدود عمق القالب التدريجي أو يتطلب قوة ضغط كبيرة. تنقل قوالب النقل الأجزاء الفردية بين مكابس منفصلة باستخدام أذرع ميكانيكية، مما يسد الفجوة بين سرعة القالب التدريجي وقدرات السحب العميق.

العوامل التقنية للأجزاء المعقدة

نسب العمق وقيود الحامل

يجب عليك تحليل نسبة العمق إلى القطر عند تقييم القيود التقنية للمكونات المعقدة. تنقل أنظمة القوالب التدريجية ملفات معدنية مستمرة عبر محطات متتابعة باستخدام شبكة مدمجة من المواد. يحافظ شريط الحامل هذا على محاذاة كل ميزة بدقة طوال دورة الختم بأكملها. ومع ذلك، يفرض شريط الحامل قيوداً ميكانيكية صارمة على أقصى عمق للسحب. يسحب التشكيل الرأسي العميق المعدن مباشرة من المناطق المحيطة أثناء شوط المكبس. يؤدي عمق السحب المفرط إلى تمديد الشبكة الواصلة وتشويه شريط الحامل وتدمير دقة خطوة التقدم. وبالتالي، تعمل القوالب التدريجية بشكل أفضل عند إنتاج ميزات ضحلة أو مقاطع مسطحة أو انحناءات هيكلية لطيفة عبر صفائح معدنية رقيقة.

يلغي ختم السحب العميق قيود شريط الحامل تماماً. تقوم بتغذية فراغات الصفائح المعدنية الفردية مباشرة إلى تجويف القالب دون شريط دعم متصل. يدفع المثقب الميكانيكي المادة بسلاسة من محيط الفراغ إلى المصفوفة. يتدفق المعدن لدناً تحت ضغط مضبوط لحامل الفراغ دون شد جانبي ناتج عن شريط مستمر. يمكنك تحقيق نسب عمق إلى قطر أعلى بكثير في شوط واحد أو من خلال خطوات إعادة سحب منهجية. يجب عليك اختيار ختم السحب العميق عندما تتطلب هندستك جدراناً أسطوانية عميقة وسلسة، أو حاويات سوائل ملساء، أو أغلفة مستطيلة طويلة دون طبقات هيكلية أو خطوط وصل ضعيفة.

التفاوتات ومردود المواد

تؤثر ميزات الأجزاء والتفاوتات الأبعادية بشكل كبير على اختيارك بين القوالب التدريجية وأنظمة السحب العميق. تحافظ أدوات القالب التدريجي على تفاوتات استثنائية بين الميزات عبر عمليات متعددة المحطات المعقدة. تتفاعل دبابيس التوجيه المقواة مع ثقوب التحديد المثقوبة مسبقاً في كل محطة، مما يثبت الشريط المعدني في محاذاة ميكانيكية دقيقة طوال أشواط المكبس. يمكنك بسهولة دمج الثقب عالي السرعة، وقطع الشقوق، ولولبة الثقوب، والثني الجانبي، والسك الدقيق ضمن إعداد أداة واحد مستمر. تضمن طريقة الأدوات المتكاملة هذه تحكماً دقيقاً في الخطوة ودقة فائقة في تحديد مواضع الثقوب للمقابس الإلكترونية المعقدة، وحوامل السيارات، والقطع المعدنية الدقيقة.

يوفر ختم القالب التدريجي دقة أبعاد فائقة للمكونات متعددة الميزات، بينما تعظم عمليات السحب العميق التجانس الهيكلي عبر الجدران الرأسية العميقة.

يؤثر حساب مردود المواد بعمق على اقتصاديات الوحدة طويلة الأجل وميزانية التصنيع الإجمالية. تتطلب القوالب التدريجية شرائط حاملة مستمرة وهياكل شبكية خردة لنقل المكونات بأمان بين محطات العمل. تزيد مادة الحامل الإضافية هذه من استهلاك الملف الخام وتولد حجماً أكبر من الخردة خلال كل تشغيل إنتاجي. وعلى النقيض، تستخدم عمليات السحب العميق فراغات دائرية أو مستطيلة محسنة. تقطع فراغات فردية بكفاءة لتقليل بقايا المواد قبل بدء عمليات التشكيل الأساسية. يقلل مردود المواد المرتفع من إجمالي نفقات المواد الخام، خاصة عند تصنيع أجزاء ختم معدنية بكميات كبيرة من سبائك ممتازة مثل الفولاذ المقاوم للصدأ أو النحاس أو النحاس الأصفر أو سبائك الألومنيوم المتخصصة في صناعة الطيران.

استثمار الأدوات وحجم الإنتاج

النفقات الرأسمالية مقابل سعر القطعة

يجب عليك موازنة النفقات الرأسمالية الأولية مقابل تكاليف القطعة طويلة الأجل عند اختيار عملية التصنيع. تتطلب القوالب التدريجية استثمارات أولية أعلى بكثير في الأدوات. يجب على صانعي الأدوات تصنيع عدة محطات دقيقة من فولاذ الأدوات المقسى، مع دمج دبابيس التوجيه وكتل المثاقب المعقدة ورافعات الشرائط الدقيقة ضمن مجموعة قالب واحدة شديدة التحمل. يرفع هذا التصميم الهندسي الميكانيكي المخصص تكاليف الأدوات الأصلية بشكل كبير. تتطلب أدوات السحب العميق عموماً نفقات رأسمالية أولية أقل لأن قوالب السحب الأساسية المستقلة تتميز بتكوينات هندسية أبسط مع عدد أقل من المكونات الميكانيكية المتحركة. تدفع أقل مقدماً لقوالب السحب أحادية الفعل أو مزدوجة الفعل.

تكشف حسابات سعر القطعة المفاضلة الاقتصادية بين طريقتي الختم هاتين. تكمل القوالب التدريجية الأشكال الهندسية المعقدة للأجزاء في شوط مكبس مستمر واحد. تعمل معدلات الأشواط العالية والعمالة اليدوية المحدودة على خفض التكلفة المتغيرة لكل وحدة بسرعة خلال دورات التصنيع الطويلة. غالباً ما تتطلب عمليات السحب العميق خطوات سحب فردية متعددة، أو دورات تلدين وسيطة، أو عمليات تشذيب ثانوية عبر محطات مخصصة. تزيد خطوات الإنتاج الإضافية هذه من أوقات دورة الآلة وتكاليف النقل والمدخلات الإجمالية للعمالة. وبالتالي، ينتج الختم التدريجي سعراً أقل بكثير للقطعة أثناء عمليات الإنتاج الممتدة، مما يؤدي بسرعة إلى استهلاك تكلفة الأدوات الأولية الأكبر.

حدود الحجم والقوالب متعددة التجاويف

يحدد حجم الإنتاج السنوي استراتيجية الأدوات المثلى لديك. نادرًا ما تبرر أحجام الإنتاج المنخفضة الاستثمار الرأسمالي الكبير في الأدوات التدريجية المعقدة. يمكنك تحقيق استرداد أفضل للتكلفة باستخدام قوالب السحب العميق منخفضة التكلفة لكميات الطلبات الصغيرة، أو المراجعات الهندسية، أو تطوير النماذج الأولية. تقلب عتبات الإنتاج العالية هذه الديناميكية المالية بالكامل. تسمح أحجام الطلبات الضخمة بامتصاص نفقات الأدوات الأولية المرتفعة بسهولة عبر ملايين المكونات النهائية. تقلل المخاطر المالية الإجمالية من خلال حساب التكلفة الإجمالية للملكية قبل الالتزام بتصميمات أدوات محددة.

يوفر السحب العميق التدريجي مزايا إنتاجية قوية لأجزاء الختم المعدني ذات الكميات الكبيرة. تصمم الفرق الهندسية قوالب تدريجية مخصصة متعددة التجاويف لختم مكونات متعددة في وقت واحد مع كل شوط فردي للمكبس. تجمع هذه القوالب المتقدمة بين ميزات الأكواب المسحوبة بعمق مع ثقوب جانبية معقدة، وأضلاع هيكلية بارزة، وفتحات حواف دقيقة ضمن شريط واحد مستمر. يؤدي استخدام تجاويف متعددة في كل ضربة إلى مضاعفة أو مضاعفة ثلاثية لإنتاجية المكبس الإجمالية دون زيادة تكرار أشواط المكبس. يقلل التشكيل التدريجي متعدد المراحل أسعار الوحدات الفردية بشكل كبير، مما يزيد كفاءة المكبس الإجمالية ويوفر وفورات كبيرة في التكلفة على المدى الطويل لعمليات التصنيع واسعة النطاق.

الأسئلة الشائعة

ما نسبة العمق إلى القطر التي تتطلب ختم السحب العميق؟

ينبغي اختيار ختم السحب العميق عندما يتطلب تصميم الجزء عمق سحب يتجاوز قطره الإجمالي أو يشوه شبكة الحامل المستمرة أثناء التشكيل التدريجي.

هل يمكن للقوالب التدريجية إنشاء أجزاء مجوفة غير ملحومة؟

تؤدي القوالب التدريجية عمليات السحب الضحل بفعالية. ومع ذلك، لا يمكنك تحقيق أشكال مجوفة عميقة غير ملحومة دون تمزيق شريط حامل المادة المستمر أثناء أشواط الإنتاج عالية السرعة.

كيف تختلف معدلات هدر المواد بين هذه الطرق؟

يستخدم ختم السحب العميق أشكال قطع أولية معدة مسبقًا لتقليل الهدر. يولد ختم القالب التدريجي حجمًا أعلى من الخردة لأن العملية تتطلب شرائط حاملة مستمرة وهياكل شبكية بين المحطات.
