ما الذي يسبب عيوب قلب العضو الثابت والدوار

ما الذي يسبب عيوب نواة الثابت والدوار؟

1. نتوءات حواف الصفائح

الأسباب الجذرية: تآكل أو سوء معايرة قوالب الختم، وجود نتوءات متبقية من شق المادة الخام، عدم استقرار سرعة الختم وانحراف التغذية.

التأثيرات: تتسبب النتوءات الحادة في إتلاف طبقة العزل، وتؤدي إلى حدوث دوائر قصيرة بين الطبقات، وتسبب ارتفاعًا موضعيًا في درجة حرارة المحرك وارتفاع تيار اللاحمل.

الإصلاح والوقاية: طحن حواف القوالب بانتظام وضبط الخلوص؛ التحكم في نتوءات الشق لتكون أقل من 0.03 مم؛ تطبيق إزالة النتوءات تلقائيًا بعد الختم للحصول على حواف صفائح نظيفة.

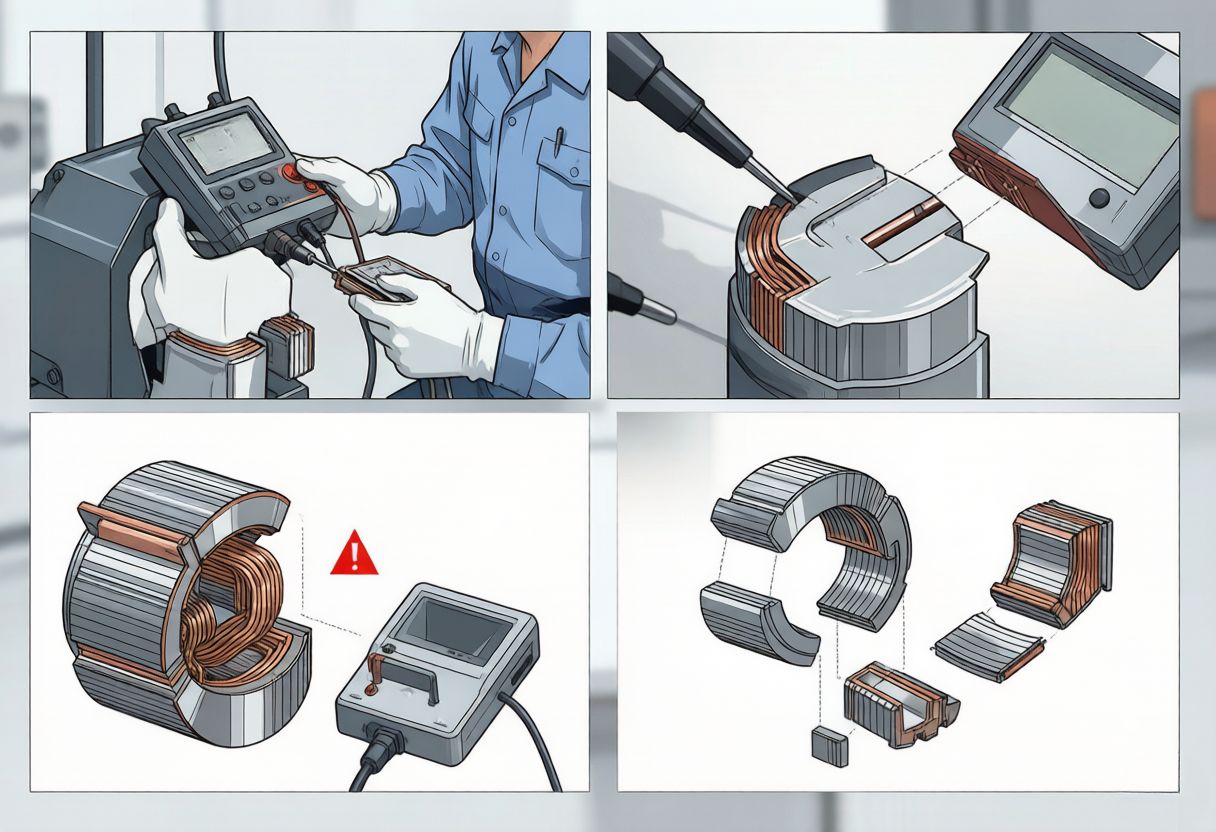

2. الدوائر القصيرة بين الصفائح وانخفاض مقاومة العزل

الأسباب الجذرية: تماس معدني ناتج عن النتوءات، تلف أو تقشر طبقة العزل، ضغط مفرط على العزل أثناء التكديس، ورطوبة بيئة الورشة مما يؤدي إلى الأكسدة.

التأثيرات: زيادة فقدان التيارات الدوامية، انخفاض مقاومة العزل، ارتفاع مستمر في درجة حرارة المحرك وانخفاض كفاءة التشغيل.

الإصلاح والوقاية: فرض رقابة صارمة على النتوءات؛ إعادة رش العزل على الصفائح التالفة؛ تحسين ضغط التكديس؛ تخزين النوى النهائية في بيئة ثابتة الحرارة والرطوبة مع تغليف مقاوم للرطوبة.

3. تراص غير محكم وانفصال النواة

الأسباب الجذرية: ضغط تكديس غير كافٍ، تعشيق غير مؤهل أو لحام ليزري غير متواصل، إجهادات دورات حرارية، وتآكل أدوات التمركز.

التأثيرات: فجوة هوائية مغناطيسية غير متساوية، اهتزاز شديد في المحرك، ضوضاء طنين غير طبيعية وزيادة خطر احتكاك العضو الدوار بالمحيط الداخلي.

الإصلاح والوقاية: توحيد عملية التكديس بضغط ثابت؛ اعتماد لحام ليزري دائري كامل لنوى المحركات عالية السرعة؛ استبدال الأدوات البالية؛ تدعيم النوى غير المحكمة باستخدام تثبيت صفائح النهاية.

4. فقدان حديدي مفرط وأداء مغناطيسي ضعيف

الأسباب الجذرية: عدم تطابق مادة الفولاذ السيليكوني، إجهادات ختم متبقية دون معالجة حرارية، دوائر قصيرة بين الطبقات، وانخفاض عامل التكديس (أقل من 95%).

التأثيرات: انخفاض كفاءة طاقة المحرك، ارتفاع درجة الحرارة على المدى الطويل وزيادة استهلاك الطاقة.

الإصلاح والوقاية: اختيار فولاذ سيليكوني مناسب وفق تردد تشغيل المحرك؛ إضافة معالجة التخمير لتخفيف الإجهاد؛ تحسين كثافة التكديس وإزالة التوصيل بين الطبقات.

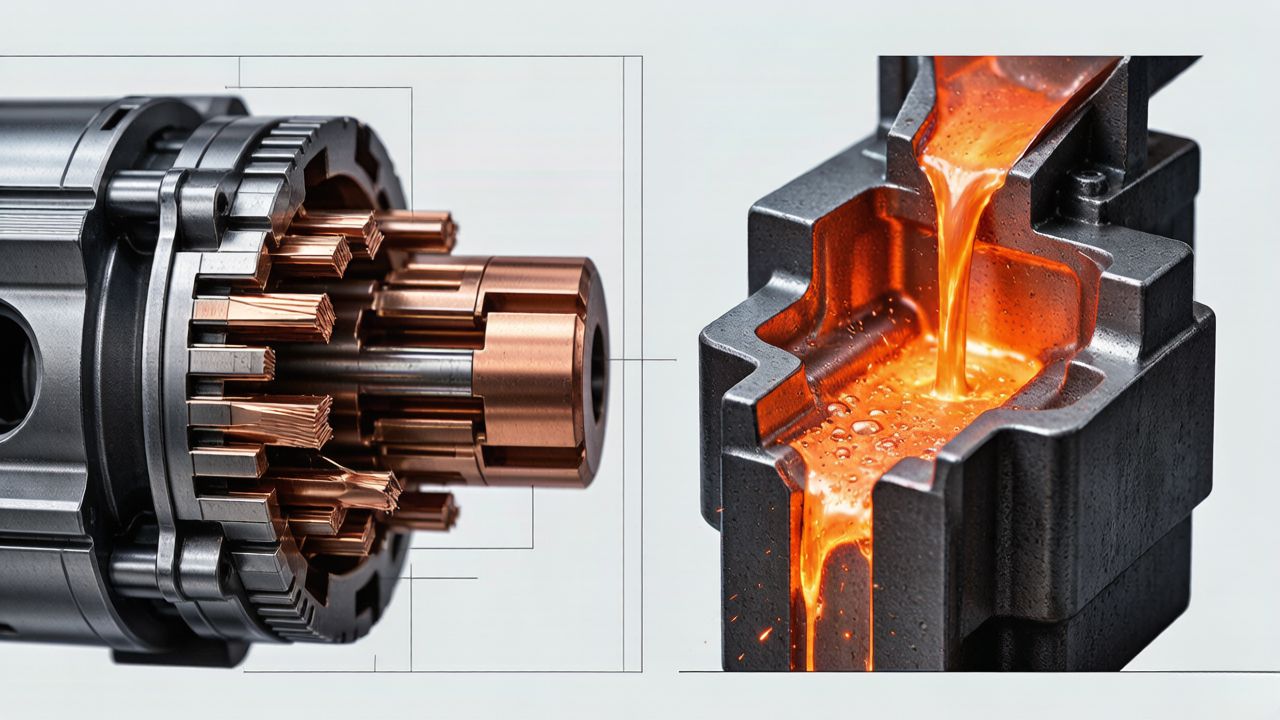

5. عيوب صب الدوار بالقالب

الأسباب الجذرية: عدم استقرار درجة حرارة الألمنيوم السائل وضغط الحقن، تلوث زيت الفتحات، وانسداد مجاري تهوية القالب مما يسبب احتباس الغازات.

التأثيرات: تؤدي المسامات والانكماشات إلى كسر القضبان الموصلة، ضعف عزم البدء، عدم توازن الدوار واهتزاز عند السرعات العالية.

الإصلاح والوقاية: تنظيف فتحات الدوار بالكامل قبل الصب بالقالب؛ تحسين معلمات درجة الحرارة والضغط؛ تنظيف أنظمة تهوية القالب بانتظام.

6. انحراف الأبعاد وعدم انتظام الفجوة الهوائية

الأسباب الجذرية: تآكل قوالب الختم، عدم دقة تموضع الأدوات، وعدم تساوي ضغط التكديس مما يسبب انحرافًا في حجم النواة واستوائها وتوافق محاورها.

التأثيرات: صعوبة تركيب اللفائف، فجوة غير متساوية بين الثابت والدوار، وفشل احتكاك المحرك.

الإصلاح والوقاية: إجراء صيانة دورية للقوالب وفحص العينات؛ استبدال أجزاء الأدوات القديمة؛ إجراء تشطيب دقيق لضمان الاتساق البعدي.

نصائح سريعة لمنع عيوب نواة المحرك



تنشأ معظم عيوب نواة الثابت والدوار من ضعف التحكم في العملية وليس من مشاكل المواد الخام. يمكن للرقابة الكاملة على العملية، بما في ذلك فحص المواد الخام بدقة، وصيانة القوالب بانتظام، وتوحيد معايير الختم والتكديس، واختبار المنتج النهائي، أن تقلل بشكل كبير من معدلات فشل النواة. بالنسبة للمحركات الكهربائية عالية الكفاءة والمحركات الصناعية عالية السرعة، فإن الصفائح ذاتية الالتصاق واللحام بالليزر يقللان بفعالية من العيوب الشائعة في النواة.



الخلاصة

حل نواة الثابت والدوار العيوب يبدأ بتحديد الأسباب الجذرية للنتوءات والدوائر القصيرة والتراص غير المحكم وارتفاع فقدان الحديد ومشكلات الصب بالقالب. إن توحيد كل إجراءات الإنتاج من الختم وإزالة النتوءات والعزل إلى التكديس والاختبار ضروري لتحسين جودة النواة والأداء العام للمحرك.
